输气站压力控制系统

  输气站压力控制系统是天然气长输管道输气站、城市分输站、储配站、电厂燃气轮机供气等场合使用的气体调压装置,行业习称“调压火车”,专业术语称“压力控制系统”(如欧标EN12186、国标GB50251中对此装置的定义)。

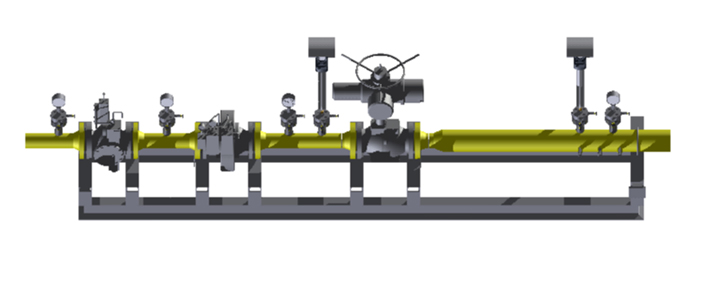

       压力控制系统一般由“安全紧急切断阀+监控调压阀+工作调压阀”主要设备按照从上游到下游的顺序依次连接组成的气体调压装置,整个系统采用模块化、橇装方式供货,系统内的主要设备及相关仪表已在工厂内安装制造完成并进行过单体检验及整机性能测试,具有安全可靠、性能优良、安装方便、操作简单等特点。

       工作原理:系统正常工作状态下,安全紧急切断阀和监控调压阀均处于全开状态,由工作调压阀对下游出口压力进行调节,当工作调压阀发生故障无法控制下游出口压力时,监控调压阀开始接替工作调压阀对压力进行调节,当监控调压阀也出现故障无法控制下游出口压力时,安全紧急切断阀快速、自动关闭阀芯,达到切断气流目的,保证系统的安全。

  系统特点:


  a、采用轴流式调压阀,具有过流能力大、关闭性能优等特点;

  b、调压精度高±1%、调节比宽;

  c、等百分比特性(对数特性);

  d、自带指挥器过滤器;

  e、工作调压阀为“失败开”特性,监控调压阀为“失败关”特性;

  f、系统安全切断反应时间小于1S;

  g、系统还可配置自动切断、阀位远传、阀位指示(就地和远程)、指挥器电加热器、限流限压和远控等功能;

  h、可实现过流切断、和预付费IC卡计量表连锁等功能。

  系统配置的灵活性:可根据用户要求和工艺要求,采用“安全紧急切断阀+监控调压阀+电动调节阀”、“安全紧急切断阀+监控电动调节阀+工作调压阀”、“安全紧急切断阀+安全紧急切断阀+工作调压阀”、“安全紧急切断阀+安全紧急切断阀+电动调节阀”等多种多样的配置方式。

  限流限压控制系统可以和以上各种配置配套使用(也可与SCADA系统共同作用),达到限制分输流量和控制各用户用气不均衡的目的。

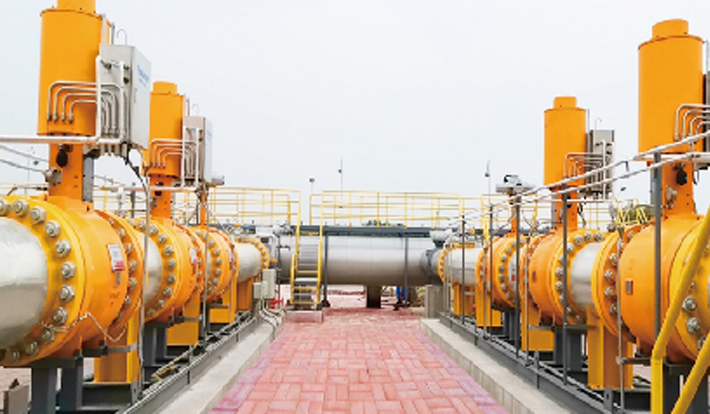

  典型业绩实例:涩宁兰、陕京线和陕京二线、沧淄线、鄯乌线、西气东输扩建工程、忠武线等著名管线输气站和计量站。
