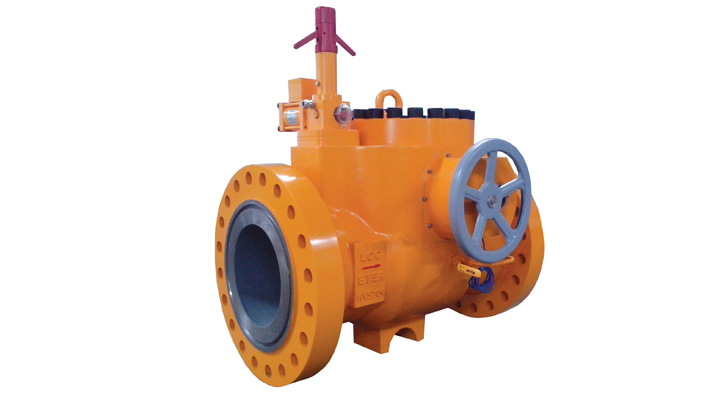

SSV-A400 系列自力式安全切断阀

※ 适用于长输天然气管道分输站调压装置、站内自用气调压装置、城市燃气调压站的安全保护装置

※ 适用于其它所有非腐蚀性气体


产品特点

※ 中石油集团公司油气管道关键设备国产化联合研制产品

※ 德国TUV认证安全完整性等级SIL-3 符合IEC 61508 IEC 61511

※《气体调压装置用安全切断阀》中国机械工业部行业标准起草单位

※ 国家质量技术监督检疫总局颁发TS-A级安全切断阀制造许可证

※ 阀体直通(轴流)大流量、低噪音,流速<50m /s、噪音<80dB

※ 顶装式结构可在线维修,更换阀内配件无需拆下阀体

※ 标准配置为自力式超压切断和自力式欠压切断功能

※ 可选配置为手动按钮切断和远程ESD联动切断功能


产品参数

执标标准 EN 14382 , Q/12WQ 5192
公称压力 CLass150 ~ CLass900 ( 2.0MPa - 15MPa)
公称尺寸 DN25 ~ DN400 (NPS 1〞 ~ NPS 16〞)
连接方式 法兰  ANSI B16.5  RF,RTJ
设计温度 -29℃ ~ 60℃ ; -46℃ ~ 60℃
切断精度 ±1%(AG1), ±2.5%(AG2.5), ±5%(AG5)
响应时间 0.5s ~1s
防爆/防护等级 不低于ExdIIBT4, IP65
主要材料 主阀壳体      铸钢 A 216 WCB、A 352 LCC
指挥器壳体    铸钢、锻钢、锻铝
内部原件      不锈钢, 钢, 铜, 铝,
关闭弹簧      弹簧钢(X750,A276,316)
密封材料      增强聚四氟、丁腈橡胶、合成橡胶


工作原理

安全切断阀在调压装置中是一种安全保护装置,当装置出口的压力因故升高或降低,达到了切断设定值时,它将自动切断气源,从而保护下游管道和设备不受损坏。在紧急情况下,现场和控制室操作人员也可通过手动按钮或远程ESD联动功能来强制关闭安全切断阀。


产品结构图



指挥器结构图



产品尺寸图


尺寸连接

SSV - A400a  DN25 - DN200


SSV - A400a  DN250 - DN400



压力取样点配管连接尺寸


压力取样点安装位置

如图1和2所示,安全切断阀(SSV)的压力取样点为工作阀门(PCV或PV)后5-8×管线通径的距离。



产品订货选型


切断阀选型



指挥器选型

其他特殊配置要求
