首页 >> 产品服务 >> 贝特尔特种控制阀门 >> SSV-D400 系列自力式蝶型切断阀

A+ | Reset | A-

贝特尔特种控制阀门

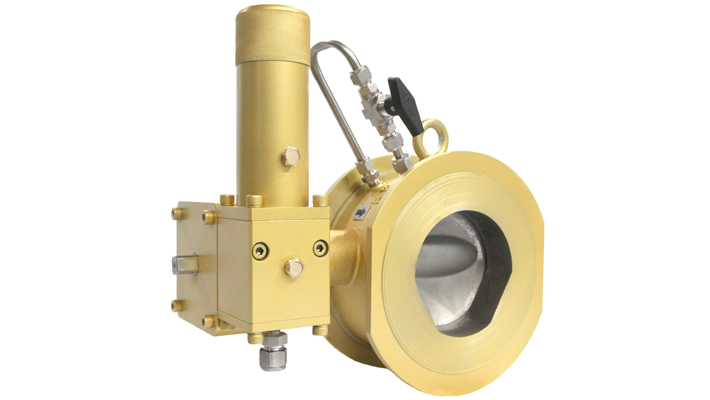

SSV-D400 系列自力式蝶型切断阀

产品应用

※ 适用于长输天然气管道分输站调压装置、站内自用气调压装置、城市燃气调压站的安全保护装置

※ 适用于其它所有非腐蚀性气体

产品特点


※ 偏心蝶板式切断结构

※ 自带旁通阀,方便复位

※ 阀体直通(轴流)大流量、低噪音,流速<50m /s、噪音<80dB

※ 标准配置为自力式超压切断功能

※ 可选配置为就地紧急手动切断、自力式欠压切断和远程ESD联动切断功能


产品参数


执标标准 EN 14382 , Q/12WQ 5192
公称压力 CLass150 ~ CLass600 (2.0MPa   ~ 10MPa )
公称尺寸 DN80 ~ DN250 (NPS 3〞 ~ NPS 10〞)
连接方式 法兰  ANSI B16.5  RF
设计温度  -46℃ ~ 60℃
切断精度 ±1%(AG1), ±2.5%(AG2.5), ±5%(AG5)
响应时间 0.5秒 ~1秒
防爆/防护等级 不低于ExdIIBT4, IP65
主要材料 主阀壳体      铸钢 A 216 WCB、A 352 LCC
指挥器壳体    锻钢、锻铝
内部零件      不锈钢, 钢,铝,
关闭弹簧      弹簧钢(X750,A276,316)
密封材料      丁腈橡胶、合成橡胶




工作原理

安全切断阀在调压装置中是一种安全保护装置,当装置出口的压力因故升高或降低,达到了切断设定值时,它将自动切断气源,从而保护下游管道和设备不受损坏。在紧急情况下,现场和控制室操作人员也可通过手动按钮或远程ESD联动功能来强制关闭安全切断阀。

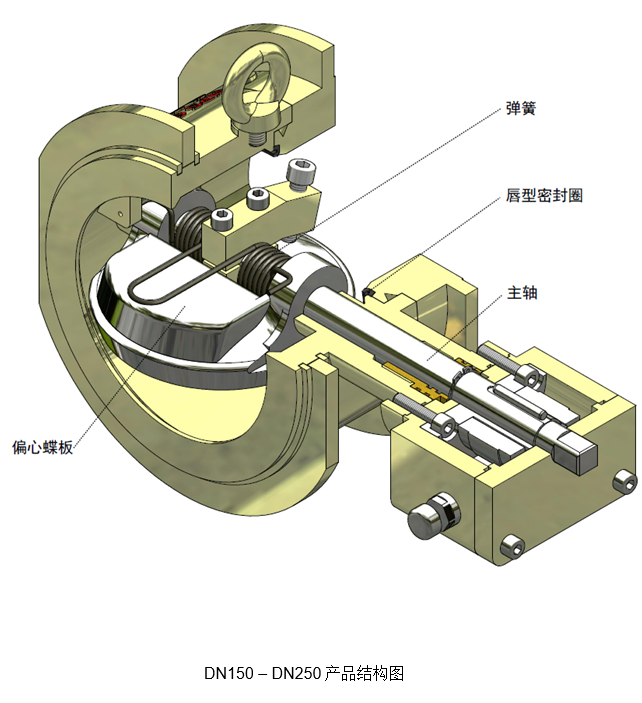

产品结构图

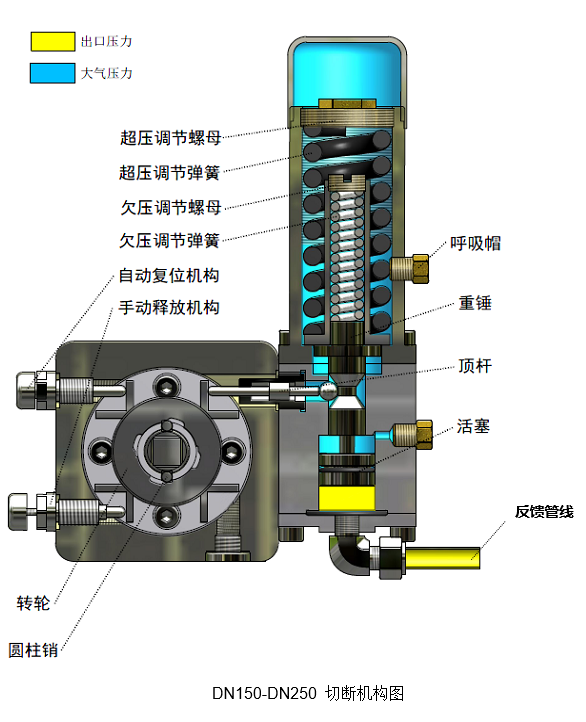

控制机构图

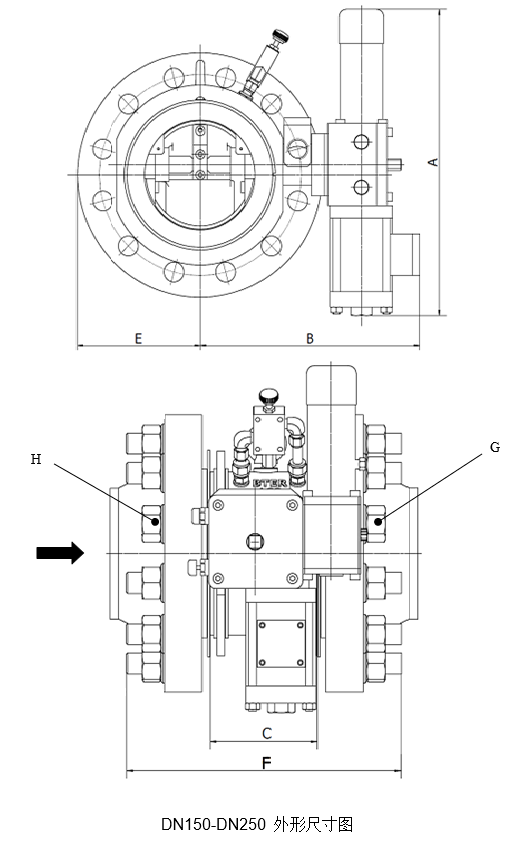

外形尺寸图

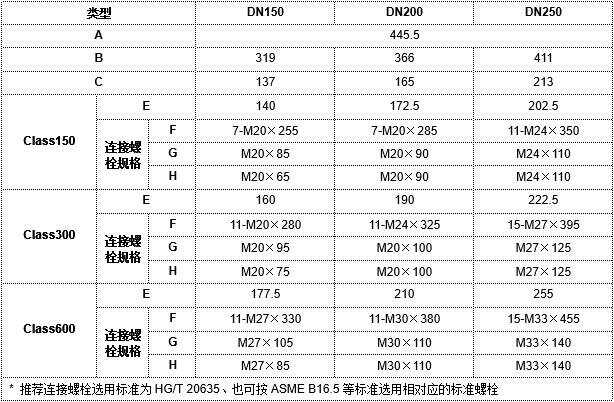

外形尺寸




重量(kg)

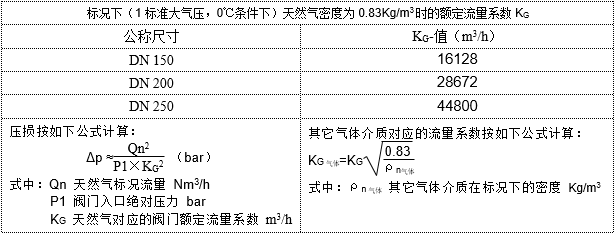

阀门流量系数KG值与压损


安装尺寸

压力取样点配管连接尺寸

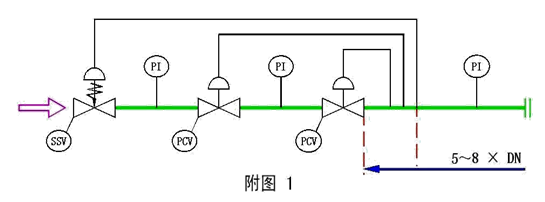

压力取样点安装位置


如图1所示,安全切断阀(SSV)的压力取样点为工作阀门(PCV)后5-8×管线通径的距离



产品订货选型

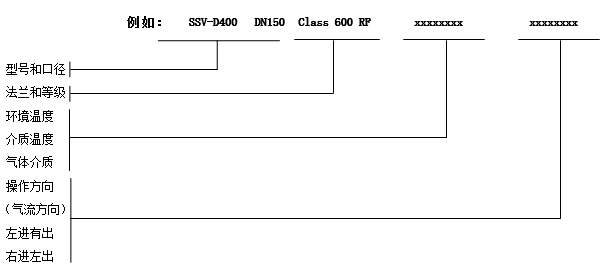

蝶型切断阀选型

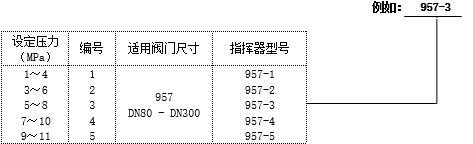

指挥器选型

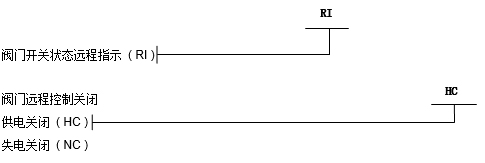

其他特殊配置要求
