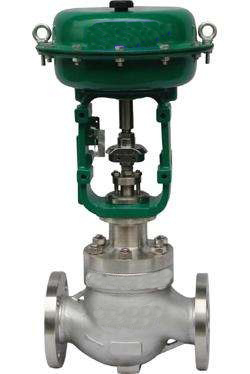

FCV-S800 系列套筒式调节阀

低噪音笼式调节阀是我公司专门为广大燃气用户所设计的,广泛应用于世界各地的油气生产全过程:生产、处理、运输、储存和分配。流体介质从原油到炼厂产品,从高油气比的多相流体到高含砂的天然气,以及从饮用水到腐蚀性极强、杂质含量高的生产污水。

该阀门阀体结构紧凑、阀芯部分由套筒全面导向、抗振性好,采用活塞环、高性能密封圈密封提高了泄漏等级,具有体积小、重量轻,压降损失小、流量大、可调范围广、流量特性曲线精度高、动态稳定性好、噪音低、空化腐蚀小、泄漏量小等特点,该系列产品可广泛应用在允许压差相对较大的场合。



产品特点

1、阀体

低噪音笼式调节阀阀体内腔由上下两个流道组成,S流道,半椭圆截面轮廓设计,流道畅通,减小流阻,有效减少紊流。

2、阀内件

阀内件可以根据工况的所需选择不同的材料及表面硬化处理增加内件的抗腐蚀、气蚀、耐冲刷、提高使用寿命。

3、填料系统

填料函进行了优化设置,在填料压盖内放置了防尘罩密封圈,能有效防止附着在阀杆外漏表面的杂质随着阀杆进入填料函内部对阀杆及填料造成破坏,同时又起到了辅助密封作用。

4、精度高

公司自主创新将阀内件分为导向、调节、密封三个功能区,可以根据每个功能区的不同工况设计最佳的解决方案、实现在动作、调节、密封等多方面的可靠性。

5、耐腐蚀、耐磨损

阀内件主要零件都经过超强镀膜处理,表面硬度可以达到HV≥2500,可以在苛刻工况下保持其稳定性和使用寿命;

6、易维护

独特的设计优势、标准化的生产、组件独立,方便拆卸和更换,不需要专用工装,并且只需要更换简单零件即可改变阀门类型;零部件可灵活采用多种材料组合使用。


设计特点

1、大行程和全面导向的结构,提高了阀芯在大压降和高压下的稳定性,减少了侧面负载和阀芯振动,延长了阀门的使用寿命;

2、标准化、模块化设计,性能更可靠;

3、采用活塞环、高性能密封圈密封提高了泄漏等级;

4、填料函采用免维护自紧密封设计,更安全、更可靠;

5、填料函系统增加防尘套,可有效的防止灰尘、杂物进入填料函;

6、阀体与单座阀完全通用,可在线更换阀内组件;

7、承压件依据ASME核电级标准设计,使用更安全,更适宜严峻的工况。

8、调节阀采用独特的高性能弹簧密封圈,使其在严峻的工况下也能达到ANSI B16.104 Ⅵ级泄露等级;

9、阀芯采用压力平衡式结构;

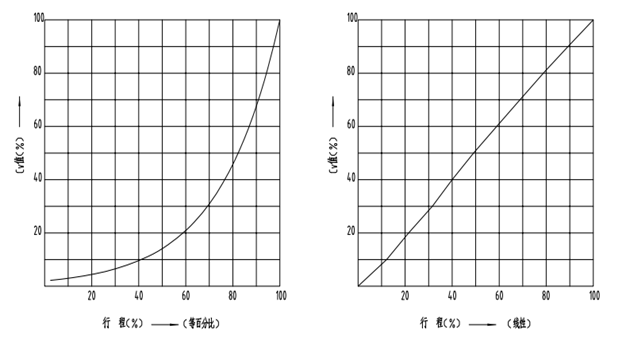

10、采用小孔式调节套筒,具备高精度等百分比和线性的流量特性,除了对气体介质有一个较好控制外,还可以降低噪音级数;

11、采用单层套筒、双层套用、多层套筒,可以满足用户不同工况的需求;

12、公司研发的弹簧浮动密封结构,可以解决调节阀在工作中所产生的震动从而影响泄露;

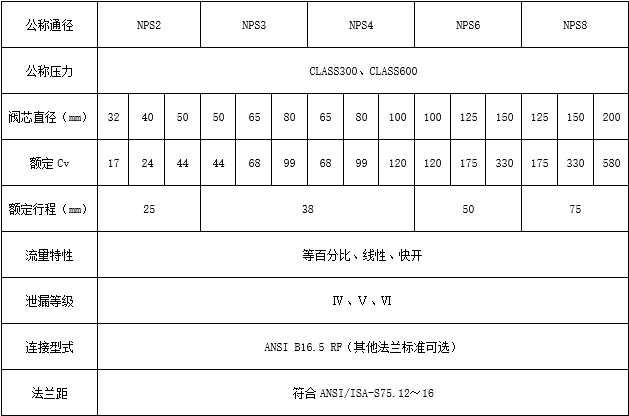

产品参数

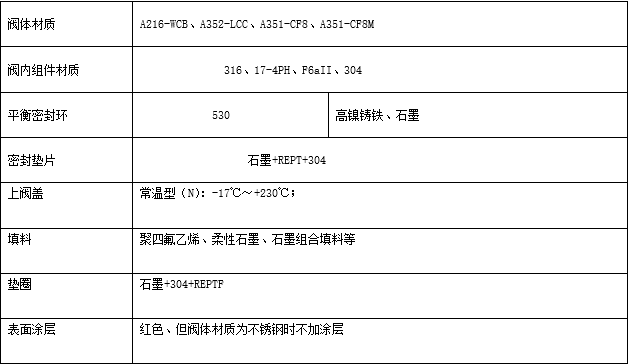

产品材质

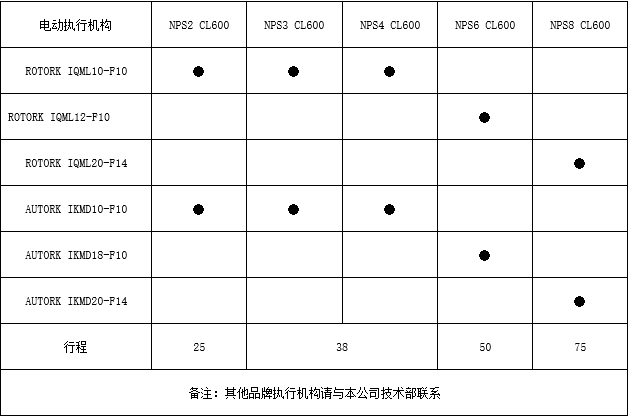

配套电动执行机构选型参考




外形尺寸




订货须知

1、公称通径

2、公称压力

3、阀体和阀内组件的材质

4、流量特性

5、泄露等级

6、介质名称、状态、密度、温度

7、正常、最小、最大流量

8、正常、最小、最大对应的进口、出口压力

9、执行机构型号

10、其他特殊要求
