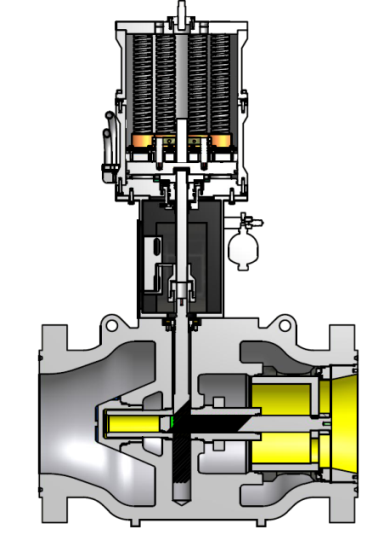

SSV-A400H 系列气缸驱动轴流式切断阀

气缸驱动轴流式切断阀在高集成压力保护系统(HIPPS)中用于保护低压力等级避免超压,通过切断压力界面来避免超压。




SSV-A400系列气缸驱动轴流式切断阀广泛运用于安全领域,该系列阀门具有如下的特点:

1. 1.轴流式,流通能力高且压降低

2. 2.全压力平衡阀芯

3. 3.运动部件的重量轻

4. 4. 短行程

5. 5.轴流式安全切断阀的设计从根本上就非常适合于要求快速关闭的安全领域。具有切断时间快,≤36”的阀门均可以2秒切断,≤12” 阀门可在1秒内切断。

6. 6.在阀门全开位置主密封自动保护尽可能的避免了高速介质的冲刷破坏。另外,主密封在行程中不与其它部件接触。

7. 7.线性的不需要任何外部动力源的活塞式液压弹簧关自驱动式执行机构,通过多层弹簧关闭动作具有很高的安全可靠性,保证阀门动作的安全性和可靠性,并且节能环保。

一、整个安全系统是典型HIPPS系统由以下三部分组成:

1. 1.最终执行元件就是安全切断阀

2. 2.检测仪表是压力变送器

3. 3.逻辑控制器



二、基本技术参数


执行标准

DIN3381

阀体结构长度标准

API-6D

阀体法兰尺寸标准

ASME B16.5ASME B16.47

阀门最小壳体壁厚

ASTM B16.34

公称通径

NPS8--48

公称压力

CL6001500

连接方式

RF RJ

设计温度

-46℃ ~ 180

切断时间

小于2S

切断精度

±1%AG1)

阀体材料

ASTM A352 LCC


三、主要尺寸


公称通径

Inch

公称压力

CLASS

A

mm

B(Φ)

mm

H

mm

H1

mm

D

mm

8

CL600

660

420

1600

450

308

CL900

740

470

CL1500

841

485

10

CL600

787

510

1860

560

350

CL900

841

545

CL1500

1000

585

12

CL600

838

560

1960

630

400

CL900

968

610

CL1500

1146

675

14

CL600

889

605

2150

680

450

CL900

1038

640

CL1500

1276

750

16

CL600

991

685

2285

765

508

CL900

1140

705

CL1500

1407

825

18

CL600

1092

745

2345

765

508

CL900

1232

785

CL1500

1549

915

20

CL600

1194

815

2450

800

508

CL900

1334

855

CL1500

1686

985

24

CL600

1397

940

2520

815

525

CL900

1568

1040

CL1500

1965

1170

28

CL600

1549

1075

2650

842

525

CL900

1775

1170

CL1500

32

CL600

1778

1195

2800

867

608

CL900

1981

1315

CL1500

36

CL600

2083

1315

2860

900

608

CL900

2194

1460

CL1500

40

CL600

2337

1320

2980

915

674

CL900

2375

1510

CL1500

44

CL600

1455

CL900

1650

CL1500

48

CL600

2867

1595

CL900

1785

CL1500
